Opis proizvoda

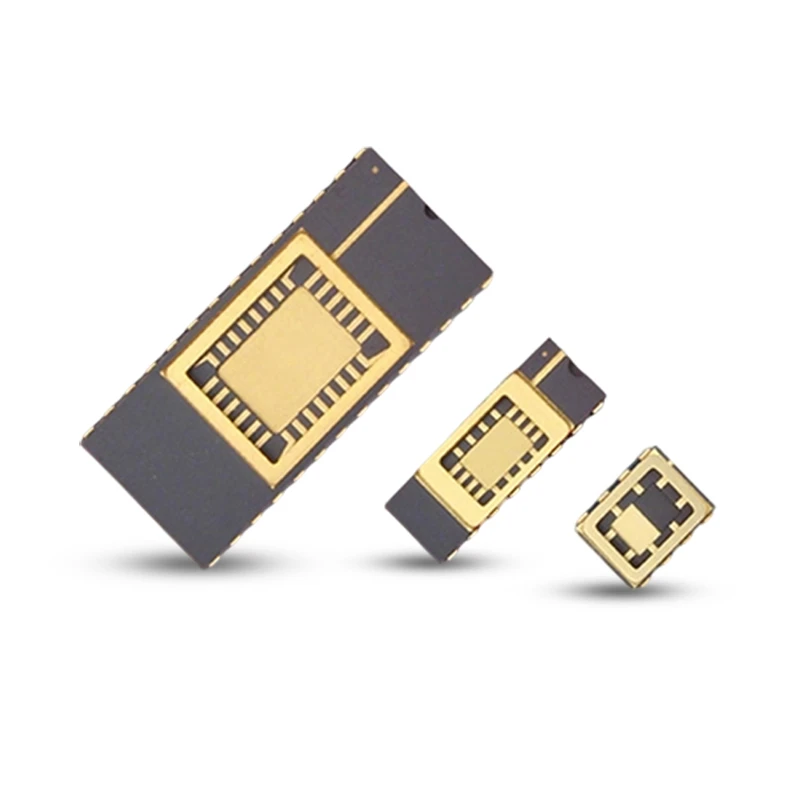

Dvoredni-keramički paket kroz-rupe je dizajniran za vrhunske-primjene u poluprovodnicima, pružajući vrhunsku plino{3}}nepropusnu zaštitu i termičku regulaciju. Integracijom visoko{5}}efikasnih hladnjaka sa paralelnim zavarivanjem šavova ili tehnologijama zavarivanja lemom od legure, stvara se stabilno okruženje koje štiti kritične unutrašnje module od vanjskih smetnji. Koristeći napredne višeslojne procese sinteriranja keramike, osiguravamo visoku{7}}pouzdanost rada elektronskih komponenti. Sa fleksibilnim opcijama materijala i metodama zaptivanja, ovaj paket pruža jedno-rješenje za obradu signala i kontrolu napajanja u složenim okruženjima.
Karakteristike
- Visoka gasna nepropusnost
- Odlična termička stabilnost
- Superiorne{0}}performanse visoke frekvencije
- Otpornost na toplotu i koroziju
- Jaka otpornost na zračenje
- Mogućnost integrisanog dizajna hladnjaka
- Niska otpornost
- Visoke performanse izolacije
- Visoka tvrdoća i otpornost na udarce
- Visoka otpornost na vlagu
Glavni model tablice (mm)
CDIP pakovanje ima nagib od 2,54 mm sa brojem pinova do 64, nudeći uske (7,62 mm), srednje (10,16 mm) i široke (15,24 mm) raspone. Opcije uključuju integrisane hladnjake i metode zaptivanja putem paralelnog zavarivanja šavova ili reflow lemljene legure, koji se naširoko koristi za IC, optospojlere i MEMS koji zahtevaju visoku pouzdanost.
|
Model proizvoda |
Veličina keramičkog tijela |
Lead Pitch |
Sealing Area |
Die Attach Area |
Total Thickness |
|
D48L2-01 |
60.96×15.00 |
2.54 |
12.70×12.70 |
8.89×8.89 |
2.40 |
|
D40L2-01 |
50.80×15.00 |
2.54 |
12.70×12.70 |
7.87×7.87 |
2.40 |
|
HD36-01 |
45.72×14.98 |
2.54 |
20.20×8.54 |
24.70×14.50 |
2.00 |
|
D28S2-03 |
38.60×7.37 |
2.54 |
38.40×7.20 |
2.10×3.30 |
3.70 |
|
D28S2-01 |
35.56×7.37 |
2.54 |
11.80×7.20 |
7.11×5.59 |
2.15 |
|
D28L2-01 |
35.56×15 |
2.54 |
12.70×12.70 |
6.40×6.40 |
2.50 |
|
D24S2-04 |
30.48×7.37 |
2.54 |
11.94×7.36 |
5.75×3.80 |
1.75 |
|
D24S2-02 |
33.50×7.37 |
2.54 |
32.80×7.10 |
3.80×2.85 |
3.50 |
|
D24S2-01 |
30.48×7.37 |
2.54 |
14.40×7.20 |
9.15×4.45 |
2.16 |
|
D24L2-01B |
30.48×15.00 |
2.54 |
12.70×12.70 |
6.40×6.40 |
2.40 |
|
D24L2-01 |
30.48×15.00 |
2.54 |
12.70×12.70 |
6.40×6.40 |
2.40 |
|
D18M2-01 |
22.86×9.91 |
2.54 |
9.40×8.70 |
5.50×5.00 |
2.40 |
|
D16S2-11 |
20.60×7.37 |
2.54 |
19.20×7.00 |
3.30×5.00 |
2.80 |
|
D16S2-06 |
20.32×7.37 |
2.54 |
16.60×7.20 |
2.60×3.20 |
3.30 |
|
D16S2-05 |
20.00×7.37 |
2.54 |
19.60×7.00 |
3.90×5.40 |
3.40 |
|
D16S2-02/K |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D16S2-02C |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D16S2-02B |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D16S2-02A |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D16S2-02 |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D08S2-12 |
9.70×7.37 |
2.54 |
7.70×7.00 |
4.20×5.00 |
2.10 |
|
D08S2-11A |
9.70×7.37 |
2.54 |
9.30×7.20 |
2.70×2.50 |
3.40 |
|
D08S2-03B |
9.90×7.37 |
2.54 |
9.70×7.17 |
3.55×5.37 |
3.00 |
|
D08S2-03A |
9.90×7.37 |
2.54 |
9.70×7.17 |
3.55×5.37 |
3.00 |
|
D08S2-01 |
10.16×7.37 |
2.54 |
8.80×6.90 |
5.10×3.40 |
2.10 |
|
D08M-04 |
19.46×9.91 |
7.62 |
19.10×8.80 |
7.60×4.40 |
3.50 |
|
D08M-01A |
14.22×10.03 |
2.54 |
13.40×9.60 |
9.60×8.10 |
30 |
|
D06S2-02 |
9.00×7.37 |
2.54 |
7.20×6.20 |
3.70×3.00 |
3.10 |
|
D06S2-01 |
9.70×7.37 |
2.54 |
9.30×6.90 |
7.30×3.30 |
3.50 |
|
D04S2-01 |
4.70×6.60 |
2.54 |
6.60×4.70 |
2.60×3.00 |
2.90 |
Keramička ekspertiza
Tessvida je specijalista za Total Kit Solutions (TKS), koji služi ključnim industrijama: poluvodiči i elektronici, medicinskim uređajima, FPD/LED, mašinama, petrohemiji, auto i transportu, energiji i energiji, te hrani i poljoprivredi. Sa zrelim lancem snabdevanja i naprednim procesima (izostatičko presovanje, livenje u gelu, suvo prešanje), nudimo mogućnosti od-do-kraja od pripreme materijala, oblikovanja, sinterovanja do precizne mašinske obrade i naknadne -obrade.
Podržane dubokom stručnošću u keramici visoke{0}}čistoće i snažnom integracijom resursa, naše fleksibilne prilagođene usluge precizno zadovoljavaju potrebe kupaca, od odabira materijala do isporuke gotovog proizvoda.
Proces proizvodnje keramike
Priprema praha
Priprema sirovine u prahu, granulacija sprejom (miješanje, mehaničko mljevenje, sušenje raspršivanjem)
01
Formiranje praha
Izostatičko prešanje, suho prešanje, brizganje, oblikovanje gela, livenje, vruće prešanje
02
Visoko{0}}Sinterovanje
Atmosfersko sinterovanje, vakuumsko sinterovanje, sinterovanje u kontrolisanoj atmosferi
03
Precizna obrada
Rezanje, tokarenje, brušenje, glodanje, oblikovanje, bušenje
04
Obrada površine
Čišćenje, topljenje luka, plazma prskanje, elektrostatičko raspršivanje, taloženje pare, ultra{0}} čisto čišćenje, eloksiranje, metalizacija kompozita
05
Tok rada za preciznu obradu keramike
-
Priprema materijala
-
Oblikovanje materijala
-
Sinterovanje
-
Fina obrada
-
Inspekcija
-
Precizno čišćenje
-
Vakuumsko pakovanje
-
Priprema materijala
-
Oblikovanje materijala
-
Sinterovanje
-
Fina obrada
-
Inspekcija
-
Precizno čišćenje
-
Vakuumsko pakovanje
